DWYER德威爾1640系列 高低兩位動作，帶盲區的浮動觸點控制微差壓開關 詳情介紹

DWYER德威爾 1640 中的電開關設計是Dwyer 又一開發，Dwyer 1640 型號差壓開關集成了1630 系列開關的特性。但是1640 型號裝配有一個單刀，雙擲浮動觸點開關(不是快速動作)，所以具有盲區開關的功能。當壓力變化時隔膜產生位移，并移動浮動觸點來觸發開關，在兩個預設點之間的移動沒有任何開關動作。當差壓上升動作到預設點時，“高”電路將會關閉。當差壓降到預設點時，“低”電路將會關閉。一個典型的應用就是當系統中的靜壓達到要求的上限時，控制馬達調節擋板，當靜壓下降到預先設定的下限值時。在控制馬達來調節檔板使用1640 型號開關的托皮管敏感元件可以使用同樣的方法控制空氣速率和維持管道空氣補給量恒定。

注意：因?yàn)殚_關的額定值非常小，所以1640 開關總是和具有載流能力的繼電器一起使用。

開關的調節

1640 型開關的“高”動作端在校準的刻度盤上顯示在透明殼內。簡單的用螺絲刀就可以在刻度調節到需要的設定點開關的“低”動作端調節是在開關頂部殼內設定盲區的寬度。

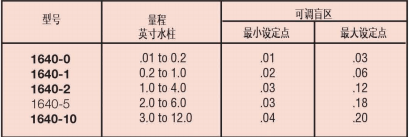

DWYER德威爾1640系列 高低兩位動作，帶盲區的浮動觸點控制微差壓開關 技術指標

介質：空氣和不易燃，兼容氣體

材質：請向廠家咨詢

溫度范圍：-30 至110°F（-34.4 至43.3°C）

壓力范圍：持續10 psig（68.95 kPa），25 psig（172.4 kPa）沖擊壓力

開關類型：單刀雙擲（SPDT）浮動觸頭（沒有快速動作）

電氣指標：Non-inductive — 2.5 A @ 110 VAC；1.5 A @ 220 VAC；1 A @24 VDC；0.5 A @ 110 VAC；Inductive —1 A @ 110 VAC；0.5 A @ 220VAC；0.5 A @ 24 VDC (De-rate 70-80% for very slow pressure changes)

電氣接口：3 個旋緊接線端，一般，常開和常閉

連接件：1/8? NPT 內螺紋

安裝定位：膜片用于垂直方向。其它定位請向廠家咨詢

設定點調節：螺旋式

重量：4 Ib，13 oz（2.18 kg）

機構認證：CE

注意：只能和空氣或兼容氣體一起使用。

典型連接配線

壓力升高帶動“高”觸頭關閉，引起電機反時針方向選轉。減壓帶動“低”觸點關閉，引起電機順時針旋轉。當觸頭浮動在盲區時時，開關沒有任何動作，電機處于休息狀態。
